CIP 清洗系統


CIP清洗系統製作過程

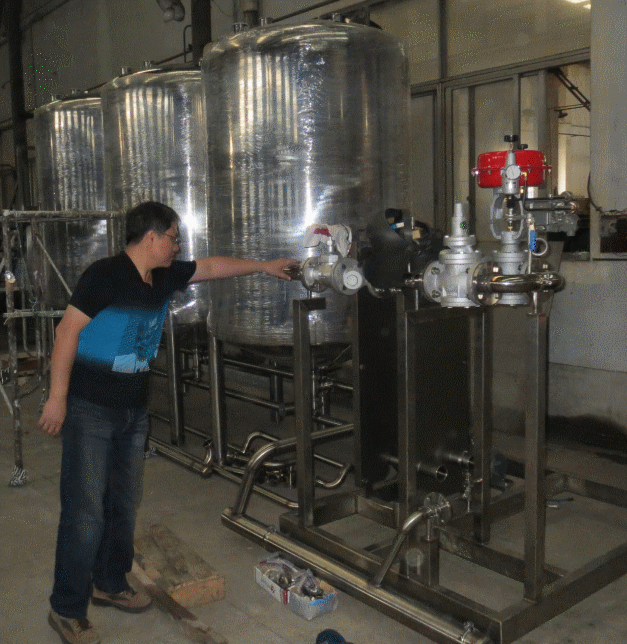

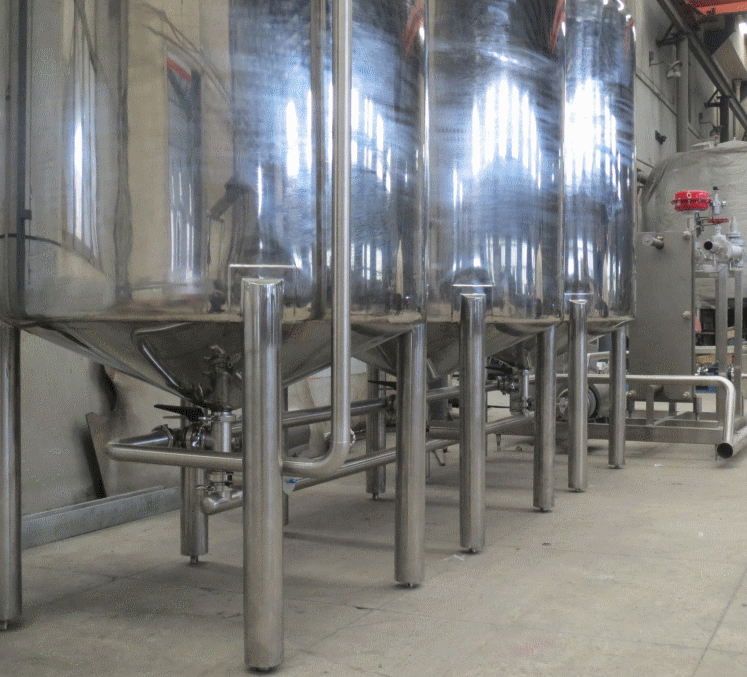

CIP桶槽製作(1)

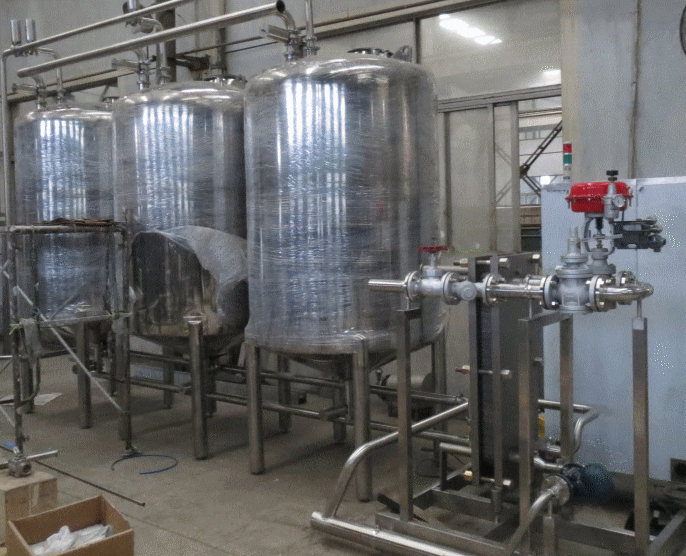

CIP多桶槽設計(2)

CIP閥件施工(3)

CIP管件施工(4)

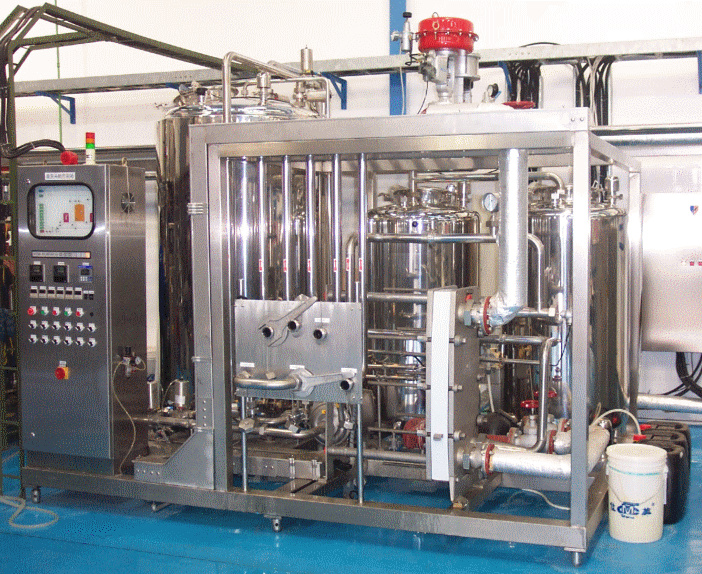

CIP清洗系統完成(5)

CIP清洗系統 為CLEANING IN PLACE 的簡稱 ,為清洗食品設備的處理設備


為全自動CIP或半自動CIP,以清洗食品之儲存桶、調配桶、運輸管線、泵浦、UHT殺菌系統、均質機、沖填機等等之食品設備。

以密閉循環方式或非密閉循環方式進行。

■以酸鹼液加水清洗,可回收再使用,符合環保需求亦可替業主節省開支。

■系統之清洗時間溫度採用PLC控制可靠度高。

■其閥件或感測器皆使用國內外大廠之品牌。

■其CIP系統可分為單桶槽式、雙桶槽式、多槽槽式,其系統規劃時端看業主之需求設計規劃。

■適用產品:只要是在食品或飲料加工製程時,每經運行一段時間後,其設備就必需清洗以防止細菌孳生及產品污染。


​製程水

​熱水桶

​酸液桶

​鹼液桶

​蒸氣

​桶裝酸原液體

​桶裝鹼原液體

CIP 清洗系統構成

熱水桶、鹼液桶、酸液桶、離心泵、板式熱交換機、機台骨架以及儀錶箱等組成

CIP 清洗好處

● 無需人員拆解設備或進入儲槽體清洗。
● 無需人員直接接觸化學液體。
● 防止清洗作業中的危險
● 提升生產品質的一致性。
● 排除人為錯誤。
● 減少停機時間,提升生產效率。
● 縮減清洗時間與人員的成本。
● 節省蒸汽、清洗劑、水的使用花費,以及廢水處理的成本。

CIP 清洗週期

CIP 清洗
1.第一段水沖洗

2.第二段鹼液沖洗

3.第三段水沖洗

4.第四段酸液沖洗

5.第五段水沖洗

完成上述清洗後警報及燈號警示

之後執行熱水滅菌(SIP)


以上完全自動化無需人力介入
